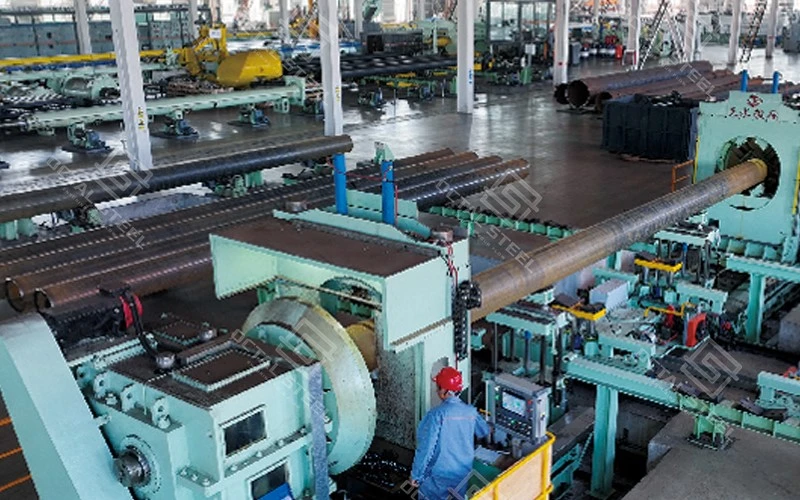

LSAW پائپ پروڈکشن لائن

ایک LSAW پائپ مل ایک طویل- سرمایہ کاری ہے۔ جب خریدار کسی پروڈکشن لائن کو دیکھتے ہیں، تو وہ صرف یہ نہیں پوچھتے کہ "کیا یہ LSAW پائپ بنا سکتا ہے؟" - وہ پرواہ کرتے ہیںسائز اور گریڈ کی حد، مستحکم معیار، آؤٹ پٹ فی شفٹ، آٹومیشن لیول، ڈیجیٹل کنٹرول اور آپریٹنگ لاگت. ایک اچھی لائن مسلسل، API-مطابق پائپ پیش کرتی ہے ایک ناقص لائن ایک رکاوٹ اور بحالی کا بوجھ بن جاتی ہے۔

ذیل میں ایک جدید کی ایک سپلائر-سائیڈ تفصیل ہے۔JCOE LSAW اسٹیل پائپ پروڈکشن لائنآپ کے بہاؤ کے خاکے میں دکھائے گئے عام عمل کی بنیاد پر۔

یہ LSAW سٹیل پائپ پروڈکشن لائن ان ملوں کے لیے بنائی گئی ہے جنہیں سپلائی کرنے کی ضرورت ہے۔بڑا-قطر، بھاری-وال پائپکراس-کنٹری پائپ لائنوں اور بھاری ساختی کام کے لیے۔ JCOE کی تشکیل کے ساتھ، ڈبل-سائیڈڈ SAW ویلڈنگ اور مکمل-لمبائی کے کولڈ ایکسپینشن کے ساتھ، لائن کو کنفیگر کیا جا سکتا ہےAPI 5L لائن پائپ، پائلنگ پائپ یا ساختی پائپآپ کی مارکیٹ فوکس پر منحصر ہے۔

عام منصوبوں میں شامل ہیں۔لمبی-تیل اور گیس کی ترسیل کی لائنیں، پانی کی بڑی پائپ لائنیں، آف شور جیکٹس اور مونوپائل فاؤنڈیشنز، اور ساحل کے بڑے ڈھیر. سازوسامان اور ترتیب آپ کے ہدف کے سائز کی حد اور سالانہ ٹنیج کے ارد گرد اپنی مرضی کے مطابق بنائے گئے ہیں، تاکہ آپ غیر استعمال شدہ صلاحیت میں زیادہ سرمایہ کاری کیے بغیر مسابقتی پیداوار تک پہنچ سکیں۔

انجینئرنگ-کی قیادت والی ڈیزائن، نہ صرف ایک سامان کی فہرست
ہم آپ کے پروڈکٹ مکس، ہدف کے معیارات (API/ASTM/EN/GB)، ٹننج اور ورکشاپ کے حالات سے شروع کرتے ہیں، پھر اس کے ارد گرد لائن ڈیزائن کرتے ہیں-کم سائز کی مشینوں، زیادہ-سرمایہ کاری، یا تشکیل، ویلڈنگ، NDT اور کوٹنگ کے درمیان رکاوٹوں سے بچتے ہوئے

پائپ سے کوٹنگ تک مربوط حل
LSAW, SSAW, ERW, سیملیس اور 3LPE/FBE کوٹنگ لائنوں کو ایک سسٹم کے طور پر مماثل صلاحیتوں اور لاجسٹکس کے ساتھ منصوبہ بنایا گیا ہے، لہذا آپ متعدد وینڈرز اور غیر مطابقت پذیر یونٹس کو مربوط کرنے کے بجائے ایک ذمہ دار سپلائر کے ساتھ ڈیل کرتے ہیں۔

سمارٹ کنٹرول اور مکمل QA ٹریس ایبلٹی بلٹ-ان
ہم PLC/MES یا SCADA کو مربوط کرتے ہیں تاکہ کلیدی پیرامیٹرز (ویلڈنگ، توسیع، ہائیڈروٹیسٹ، کوٹنگ) کی نگرانی کی جاتی ہے اور فی پائپ ریکارڈ کیا جاتا ہے، جس سے آپ کو حقیقی-وقت کے الارم، خودکار رپورٹس اور مکمل پیداوار + کسٹمر آڈٹ کے لیے QA ٹریس ایبلٹی ملتی ہے۔

تیز تر آغاز-اور پروجیکٹ کے خطرے کو کم کریں۔
آپ کو ایک لائن ملتی ہے جو کم خرابی اور کم آزمائش-اور-غلطی کے ساتھ، مستحکم، فروخت کے قابل پیداوار تک تیزی سے پہنچتی ہے۔ ایسا کرنے کے لیے، ہم پراسیس ڈیزائن، ترتیب، تنصیب کی نگرانی، کمیشننگ اور آپریٹر کی تربیت شامل کرتے ہیں، لہذا آپ کو صرف مشینیں نہیں مل رہی ہیں-آپ کو ایک ایسا پیداواری نظام مل رہا ہے جو بہت کم وقت میں کیش فلو پیدا کرنا شروع کر سکتا ہے۔

لائف-سائیکل کی قیمت اور اپ گریڈ کو ذہن میں رکھیں
آپ نہ صرف آج لائن کے لیے ادائیگی کر رہے ہیں، بلکہ آپ اگلے 10-15 سالوں میں اس کی لاگت کی ادائیگی کر رہے ہیں۔ ہم توانائی کے استعمال، استعمال کی اشیاء، اسپیئر پارٹس اور ڈاؤن ٹائم رسک کو ذہن میں رکھتے ہوئے کلیدی آلات کا انتخاب کرتے ہیں، اس لیے آپ کی آپریٹنگ لاگت فی ٹن مسابقتی رہتی ہے۔ لائن کو آٹومیشن، نئے سائز اور اعلیٰ درجات کے لیے واضح اپ گریڈ کے راستوں کے ساتھ بھی ڈیزائن کیا گیا ہے، لہذا جب آپ کی مارکیٹ میں تبدیلی آتی ہے تو آپ ہر چیز کو پھاڑ کر دوبارہ شروع کرنے کے بجائے اپنانے اور بڑھا سکتے ہیں۔

خاکہ JCOE LSAW سٹیل پائپ پروڈکشن فلو کو دکھاتا ہے، پلیٹ سے تیار پائپ تک کوٹنگ کے لیے تیار:

1. پلیٹ کی تیاری اور UT معائنہ
2. کنارے کی گھسائی اور کنارے سے پہلے-موڑنے والا
3. J–C–O تشکیل اور ٹیک ویلڈنگ
4. اندرونی اور بیرونی ملٹی-وائر SAW ویلڈنگ
5. ویلڈ سیون کا آن لائن UT/RT معائنہ
6. مکمل-لمبائی کولڈ ایکسپینشن اور سیدھا کرنا
7. ہائیڈروسٹیٹک ٹیسٹنگ اور فائنل این ڈی ٹی
8. بیولنگ، پیمائش، وزن اور مارکنگ ختم کریں۔
9. پینٹنگ یا 3LPE/FBE کوٹنگ اور اسٹوریج میں منتقل کریں۔

ہر سرمایہ کار کا پروڈکٹ مکس، بلڈنگ اور بجٹ مختلف ہوتا ہے، اس لیے ہم "ایک لے آؤٹ سب کے لیے فٹ بیٹھتا ہے" حل پیش نہیں کرتے ہیں۔ LSAW پروڈکشن لائن آپ کے ارد گرد ترتیب دی گئی ہے۔ہدف کے سائز، سالانہ ٹنیج اور موجودہ ورکشاپ، لہذا آپ کو زیادہ-سائز کی، مشکل-مل کو چلانے کے لیے-بنائے بغیر کافی صلاحیت مل جاتی ہے۔

• صلاحیت کے انتخاب

عام ڈیزائن کی حد سے200,000 t/سال 1,000,000 t/سال تک، تشکیل، ویلڈنگ، توسیع اور جانچ کی رفتار ایک دوسرے سے مماثل ہے۔ مثال کے طور پر، ایک 300,000 t/year لائن کے لیے ڈیزائن کیا جا سکتا ہے۔8-10 پائپ فی گھنٹہ، جبکہ 700،000+ t/سال لائن ہدف ہو سکتی ہے۔18-22 پائپ فی گھنٹہSAW اسٹیشنوں کے ساتھ، رفتار کو برقرار رکھنے کے لیے ایکسپینڈر اور ہائیڈروسٹر تمام سائز کے ہیں۔

• لے آؤٹ کی لچک – سیدھی لکیر، U-شکل یا متوازی خلیج

ہم ترتیب کو آپ کی عمارت اور کرین کی کوریج کے مطابق بناتے ہیں۔
مثال کے طور پر:

1. ایک میںسیدھی-لائن لے آؤٹ, پلیٹ UT → کنارے کی چکی → JCOE پریس → اندر SAW → SAW کے باہر → کولڈ ایکسپینڈر → ہائیڈروٹسٹ → بیولنگ سبھی ایک سمت کی پیروی کرتے ہیں، ایک لمبی، تنگ خلیج کے لیے مثالی ہے۔
2. ایک میںU-کی شکل کا لے آؤٹ, JCOE پریس اور SAW ویلڈنگ ورکشاپ کے ایک طرف ہیں، اور کولڈ ایکسپینڈر + ہائیڈروٹسٹر متوازی طور پر مخالف سمت میں چل رہا ہے۔ پائپ پار منتقل، تو آپعمارت کی لمبائی اور کرین کے سفر کے فاصلے کو کم کریں۔.
3. جہاں آپ کے پاس ہموار لائن بھی ہے، ہم رکھ سکتے ہیں۔چلنا-بیم دوبارہ گرم کرنے والی بھٹیاورچھیدنے کی چکیایک علیحدہ ہاٹ-اینڈ بے میں، پھر جگہ اور ہینڈلنگ لاگت کو بچانے کے لیے LSAW لائن کے ساتھ فنشنگ، NDT اور کوٹنگ لاجسٹکس کا اشتراک کریں۔

خیال بہت آسان ہے: اپنی موجودہ عمارتوں اور کرین ریلوں کا زیادہ سے زیادہ استعمال کریں، اور اس طرح سامان کا بندوبست کریں۔مواد آگے بڑھتا ہےزگ-زگنگ اور کرینوں کو مسدود کرنے کے بجائے۔

• آٹومیشن لیول – فی شفٹ کتنے لوگ، کیا کر رہے ہیں۔

ہم آپ کے لیبر کے اخراجات اور انتظامی انداز سے مطابقت رکھنے کے لیے آٹومیشن لیول کو ڈیزائن کرتے ہیں:

1. A مزید دستی لائنارد گرد کی ضرورت ہو سکتی ہے20-30 آپریٹرز فی شفٹپلیٹ پریپ، فارمنگ، SAW، ایکسپینڈر، ہائیڈروٹسٹ اور فنشنگ میں۔ آپریٹرز دستی طور پر بہت سے پیرامیٹرز مرتب کرتے ہیں اور اکثر اوور ہیڈ کرین کے ساتھ پائپوں کو منتقل کرتے ہیں۔
2. A اعلی- آٹومیشن لائنکے بارے میں چلا سکتے ہیں10-15 آپریٹرز فی شفٹکیونکہ زیادہ سٹیشنز خودکار سیون ٹریکنگ، پہلے سے سیٹ ویلڈنگ پروگرام، خودکار فلوکس ریکوری، خودکار پائپ ٹرانسفر ٹرالیاں، آٹو مارکنگ کے ساتھ آن لائن UT، اور کنٹرول روم میں سنٹرلائزڈ کنٹرول اسکرینز کا استعمال کرتے ہیں۔

دونوں صورتوں میں پروڈکٹ API-کے مطابق ہے، لیکنفی-ٹن لیبر لاگت، استحکام اور انتظام میں آسانیبہت مختلف ہیں. ہم آپ کو اس سطح کا انتخاب کرنے میں مدد کرتے ہیں جہاں آپادائیگی کی مدت اور دن-سے-دن کی کارروائیسمجھنا

• کوٹنگ انضمام

جب آپ بھی ایک میں سرمایہ کاری کرتے ہیں۔3LPE/3LPP/FBE کوٹنگ لائن یا پینٹنگ لائن، ہم LSAW لائن کے باہر نکلنے اور کوٹنگ لائن کے داخلے کو ڈیزائن کرتے ہیں تاکہ پائپ کنویئر کے ذریعے منتقل ہوں، کار یا رولر کے راستے سے براہ راست بلاسٹنگ اور کوٹنگ میں منتقل ہوں۔ یہ یارڈ ہینڈلنگ کے نقصان کو کم کرتا ہے، فورک لفٹ/کرین کا وقت بچاتا ہے، اور آپ کو اسٹیل پائپ اور کوٹنگ کو ایک مسلسل پیداواری بہاؤ کے طور پر چلانے کی اجازت دیتا ہے۔

• چین-کی بنیاد پر، اصلی پائپ ملز کے قریب

ہم چین میں مقیم ہیں، جہاں دنیا کی زیادہ تر بڑی LSAW، SSAW اور ERW ملیں چل رہی ہیں۔ ہم مقامی سازوسامان بنانے والوں اور آپریٹنگ ملوں کے ساتھ براہ راست کام کرتے ہیں، اس لیے جو لائن ہم آپ کے لیے ڈیزائن کرتے ہیں وہ ثابت شدہ چینی ٹیکنالوجی، حقیقی پیداوار کے اعداد و شمار اور دکان کے فرش پر اصل میں کام کرنے والی چیزوں پر مبنی ہے-صرف ایک بروشر ڈیزائن نہیں۔

• جدید لیکن بالغ ٹیکنالوجی تک رسائی

چینی ملیں ہر روز جدید ترین JCOE پریس، ملٹی-وائر SAW سسٹم اور ڈیجیٹل ویلڈنگ/NDT کنٹرول چلا رہی ہیں۔ ہم آپ کو ایسے آلات اور کنٹرول سسٹم چننے میں مدد کرتے ہیں جو تکنیکی طور پر جدید اور پہلے سے فیلڈ-ہائی-ٹنج پلانٹس میں جانچے گئے ہیں، تاکہ آپ غیر ثابت شدہ حل کے لیے "ٹیسٹ سائٹ" نہ بنیں۔

• پیسے کے لیے واضح قدر، نہ صرف کم قیمت

ہم کاغذ پر مشینوں کا سب سے سستا سیٹ بننے کی کوشش نہیں کر رہے ہیں۔ اس کے بجائے، ہم معقول CAPEX کو کم پوشیدہ اخراجات کے ساتھ جوڑتے ہیں: بہتر ترتیب، ایک ہی آؤٹ پٹ کے لیے کم آپریٹرز، کم سکریپ اور دوبارہ کام، آسان QA اور آڈٹ۔ آپ کے لیے، اس کا مطلب ایک حقیقت پسندانہ ادائیگی کی مدت اور فی ٹن لاگت کے ساتھ ایک لائن ہے جو آپ کی ٹارگٹ مارکیٹ میں مقابلہ کر سکتی ہے۔

• شفاف سرمایہ کاری اور مستقبل میں اپ گریڈ کا راستہ

شروع سے ہم آپ کو مختلف کنفیگریشنز دکھاتے ہیں-صلاحیت، آٹومیشن لیول، عملہ، توانائی کا استعمال-تاکہ آپ سمجھ سکیں کہ آپ کس چیز کی ادائیگی کر رہے ہیں اور آپ کیا کما سکتے ہیں۔ لائن کو اس لیے ڈیزائن کیا گیا ہے کہ آپ بعد میں اپ گریڈ کر سکتے ہیں (مزید آٹومیشن، اعلیٰ درجات، اضافی NDT یا کوٹنگ کی گنجائش) صفر سے دوبارہ تعمیر کیے بغیر، آپ کے کاروبار کے بڑھنے کے ساتھ ساتھ آپ کی سرمایہ کاری کی حفاظت کرتے ہیں۔

سرٹیفیکیشنز



سی ای سرٹیفکیٹ

ISO 9001 سرٹیفکیٹ

API Q1 سرٹیفکیٹ

ABS سرٹیفکیٹ

AP-5L سرٹیفکیٹ

API-5CT سرٹیفکیٹ



LSAW (JCOE) اسٹیل پائپ پروڈکشن لائن

کلیدی تکنیکی پیرامیٹرز (اپنی مرضی کے مطابق حل)

• تشکیل کا عمل: J-C-O-E تشکیل دیناکے ساتھڈبل-ملٹی سائیڈڈ ملٹی-وائر ڈوبی ہوئی آرک ویلڈنگ (SAW)
• پروڈکٹ کی قسم: بڑا-قطر، موٹی-دیوارLSAW اسٹیل پائپپائپ لائن اور ساختی ایپلی کیشنز کے لیے
• پائپ قطر کی حد (OD): 16"–56" (406–1422 ملی میٹر)
• پائپ کی لمبائی: 12 میٹر تک(مقررہ یا بے ترتیب لمبائی)
• قابل اطلاق معیارات: API 5L/ISO 3183/GB/T 9711(پروجیکٹ-کی بنیاد پر حسب ضرورت دستیاب ہے)
• اہم سازوسامان کی ترتیب:
• ایج ملنگ اور پری-موڑنے والا →جے سی او بنانے والی مشین→ ٹیک ویلڈنگ → اندر اور باہر SAW → کولڈ ایکسپینشن → ہائیڈرو سٹیٹک ٹیسٹنگ → UT/RT معائنہ → پائپ اینڈ بیولنگ اور مارکنگ
