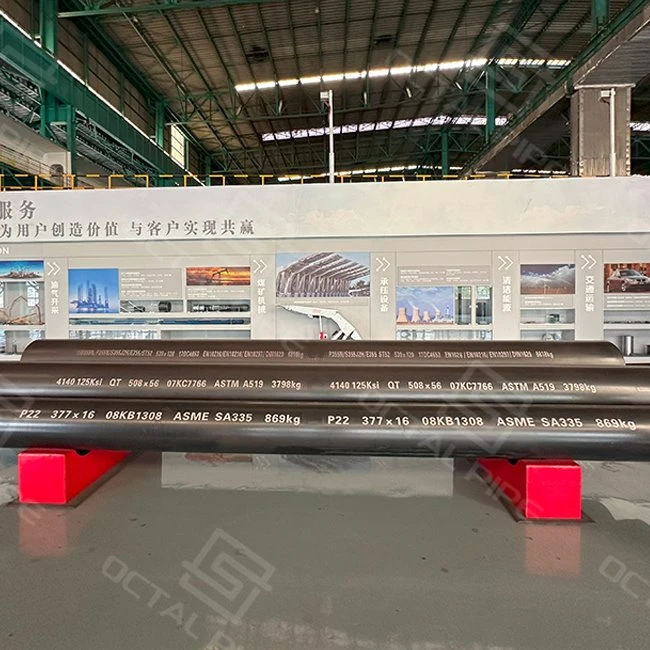

بوائلر پائپ

بوائلر پائپایک سیملیس سٹیل پائپ ہے جو خاص طور پر اعلی-درجہ حرارت اور ہائی-دباؤ کی خدمت کے لیے ڈیزائن کیا گیا ہے۔ بوائلر پائپ جسے کروم-مولی پائپ (کرومیم-مولیبڈینم الائے اسٹیل پائپ) بھی کہا جاتا ہے مواد عام طور پر ہوتا ہے۔Cr–Mo لو-میلا سٹیلاعلی-درجہ حرارت/ہائی-پریشر سروس کے لیے انجنیئر کیا گیا ہے، جہاں رینگنے کی طاقت اور آکسیڈیشن مزاحمت لائف سائیکل کی وشوسنییتا کو کنٹرول کرتی ہے۔ عملی طور پر، "بوائلر پائپ" کی خریداری گریڈ-پر مبنی ہے (مثال کے طور پر، P11/P22/P91)، کیونکہ الائے ڈیزائن + ہیٹ ٹریٹمنٹ بھاپ اور گرم سیال ڈیوٹی کے تحت طویل مدتی کارکردگی کا تعین کرتا ہے۔

اسٹیل میں کرومیم (Cr) اور molybdenum (Mo) کو شامل کرکے، یہ پائپ شاندار اعلی-درجہ حرارت کی طاقت، رینگنے کی مزاحمت، آکسیڈیشن مزاحمت، اور سنکنرن مزاحمت پیش کرتے ہیں۔ وہ بڑے پیمانے پر بھاپ، گرم سیالوں، اور سنکنرن میڈیا کو سنبھالنے والے اہم آلات میں استعمال ہوتے ہیں، جیسے پاور پلانٹ کے بوائلرز، پیٹرو کیمیکل ہیٹر، ہیٹ ایکسچینجرز، اور پریشر پائپ لائنز۔
عالمی پروجیکٹ سپلائی کے سالوں کے تجربے کے ساتھ، آکٹل پائپ ASTM، ASME، DIN، EN معیارات کی مکمل تعمیل کرتے ہوئے بوائلر پائپ تیار اور فراہم کرتا ہے۔ گریڈز P1–P92 اور P122 پر محیط ہیں، جو روایتی بوائلرز سے لے کر جدید ترین الٹرا-سپر کریٹیکل یونٹس تک ہر چیز کے حل کو یقینی بناتے ہیں۔

• ASTM A335 / ASME SA335: اعلی-درجہ حرارت کی خدمت کے لیے فیریٹک الائے اسٹیل سیملیس پائپ
• ASTM A213 / ASME SA213: بوائلر اور سپر ہیٹر ایپلی کیشنز کے لیے سیملیس الائے اسٹیل پائپ
• DIN EN 10216-2: دباؤ کے مقاصد کے لیے سیملیس سٹیل ٹیوبیں۔

عام درجات اور درخواستیں:

• P1, P2– درمیانے درجہ حرارت کی خدمت کے لیے کم-الائے گریڈ
• P11, P12, P22– بڑے پیمانے پر پاور اور پیٹرو کیمیکل ہائی-درجہ حرارت بھاپ لائنوں میں استعمال ہوتا ہے۔
• P5, P9, P21- کیمیائی ماحول کا مطالبہ کرنے کے لئے بہتر سنکنرن مزاحمت
• P91, P92, P122– طویل سروس کی زندگی اور اعلی طاقت کے ساتھ انتہائی-سپر کریٹیکل بوائلرز کے لیے اعلیٰ-کارکردگی کے درجات

بوائلر پائپ کی تفصیلات (سائز، شیڈول، اختتام اور ٹیسٹ)

پروجیکٹ دستاویزات میں،"بوائلر ٹیوب سٹیل گریڈ"اکثر حوالہ دیتے ہیںASTM A213ٹیوب گریڈ، جبکہ"بوائلر پائپ"عام طور پر حوالہ جاتASTM A335پائپ گریڈ. A213 سیملیس الائے بوائلر/سپر ہیٹر/ہیٹ-ایکسچینجر ٹیوبوں کا احاطہ کرتا ہے، اور A335 سیملیس فیریٹک الائے-اعلی-درجہ حرارت کی خدمت-متعلقہ میٹریل فیملیز کے لیے اسٹیل پائپ کا احاطہ کرتا ہے، لیکن BOMs اور معائنہ پیکجز میں مختلف طریقے سے بیان کیا گیا ہے۔

پروکیورمنٹ اور میٹریل ریلیز میں گریڈ کنفیوژن سے بچنے کے لیے، یہ عملی اصول استعمال کریں:

اصول 1 - گریڈ کے نام کو آئٹم کی قسم کے مطابق ترتیب دیں:لکھناٹی-گریڈزA213 ٹیوب آئٹمز کے لیے اورپی-گریڈزA335 پائپنگ اشیاء کے لیے۔ یہ ای پی سی کے جائزے کے دوران "درست مواد، غلط سرٹیفکیٹ" کو مسترد کرنے سے روکتا ہے۔

اصول 2 - کراس- حوالہ جات کو صرف رہنمائی کے طور پر استعمال کریں، متبادل کے طور پر نہیں:منصوبے عام طور پر دیکھتے ہیں۔P11 ↔ T11اورP22 ↔ T22ایک ہی سروس فیملی کے طور پر (پائپ بمقابلہ ٹیوب عہدہ)، لیکن PO کو پھر بھی درست معیاری اور پروڈکٹ فارم کو کال کرنا چاہیے۔

قاعدہ 3 - سیملیس ٹیوب بمقابلہ سیملیس پائپ کی ضروریات کو نہ ملائیں:A213 ٹیوب آئٹمز اکثر ہیٹر/بوائلر کوائل فیبریکیشن رولز اور سخت سطح/ID کی ضروریات سے منسلک ہوتے ہیں، جبکہ A335 پائپنگ آئٹمز عام طور پر پریشر باؤنڈری اور پائپنگ کوڈ کی تعمیل پر توجہ مرکوز کرتے ہیں۔

اصول 4 - گریڈ کا انتخاب طویل-ٹرم ہائی-درجہ حرارت کی طاقت کے بارے میں ہے:اعلی-کریپ گریڈ جیسےP91/P92عام طور پر اس وقت بیان کیا جاتا ہے جب ڈیزائن کو بلند درجہ حرارت پر بہتر طویل مدتی طاقت کی ضرورت ہوتی ہے، نہ کہ صرف "زیادہ پیداوار"۔ کوڈ/خصوصیات کے لیے درکار درست گریڈ اور ہیٹ ٹریٹمنٹ کی حالت کی تصدیق کریں۔

قاعدہ 5 - معائنہ/ہیٹ ٹریٹمنٹ پیکیج کا حوالہ دیں، نہ صرف گریڈ:بوائلر پائپ مواد پیکجوں کے لئے، خریداروں کو اکثر وضاحت کی ضرورت ہےگرمی کے علاج کی حالتاورNDT دائرہ کار(فی پروجیکٹ ITP) کیونکہ یہ اعلی-درجہ حرارت کی خدمت میں قبولیت کو براہ راست متاثر کرتے ہیں۔

قاعدہ 6 - اگر آلات کی فہرست میں "ٹیوب" لکھا ہے تو "پائپ" (اور اس کے برعکس):یہاں تک کہ اگر طول و عرض ایک جیسے نظر آتے ہیں، معیاری/سرٹیفیکیشن کا راستہ مختلف ہے اور وصول کرنے میں عدم مطابقت کو متحرک کر سکتا ہے۔

حصولی کا مشورہ:RFQs بھیجتے وقت، لائن آئٹم کے الفاظ کو بالکل اسی طرح شامل کریں جیسا کہ یہ آلات کی فہرست میں ظاہر ہوتا ہے (مثال کے طور پر، "ASTM A213 T22 بوائلر ٹیوب" یا "ASTM A335 P22 بوائلر پائپ")، پھر OD×WT، لمبائی، اور مطلوبہ دستاویزات شامل کریں-یہ مواد کی ریلیز پر غیر مماثل سرٹیفیکیشن سے بچنے کا تیز ترین طریقہ ہے۔

• غیر معمولی اعلی-درجہ حرارت کی طاقتCr-مو الائے ری انفورسمنٹ کی بدولت، بوائلر پائپ تھرمل انحطاط کے خلاف مزاحمت کرتے ہوئے، 600 ڈگری اور اس سے اوپر پر مستحکم طاقت اور سختی کو برقرار رکھ سکتے ہیں۔ یہ ہائی پریشر بھاپ اور گرم سیال سروس کے تحت طویل-مدت، محفوظ، اور مستحکم آپریشن کو یقینی بناتا ہے۔
• کریپ ریزسٹنس اور توسیعی سروس لائفطویل ہائی-درجہ حرارت اور زیادہ-دباؤ کے حالات کے تحت پلاسٹک کی خرابی (رینگنا) ایک عام ناکامی موڈ ہے۔ کروم-مولی پائپ، اصلاح شدہ Cr-مو تناسب اور حرارت کے علاج کے ساتھ، بہترین کریپ مزاحمت کا مظاہرہ کرتے ہیں، بغیر جہتی عدم استحکام کے دسیوں ہزار گھنٹے مسلسل سروس کو فعال کرتے ہیں۔ یہ غیر طے شدہ شٹ ڈاؤن اور دیکھ بھال کے اخراجات کو کم کرتا ہے۔
• سپیریئر آکسیکرن اور سنکنرن مزاحمت کرومیم (Cr)ایک گھنی حفاظتی آکسائیڈ پرت بناتا ہے، بھاپ اور گرم گیس میں آکسیکرن کو کم سے کم کرتا ہے۔ Molybdenum (Mo) سلفر- اور کلورین-پر مشتمل میڈیا کے خلاف مزاحمت کو بڑھاتا ہے۔ یہ پائپوں کو سخت ماحول جیسے پاور بوائلر، ریفائنری ہیٹر، اور کیمیکل ری ایکٹر میں طویل سروس لائف حاصل کرنے کی اجازت دیتا ہے۔
• بہترین ویلڈیبلٹی اور فیبریکیشن ہم آہنگخودکار ویلڈنگ کے ساتھ، آن-سائٹ ویلڈنگ، اور ایک سے زیادہ فلر طریقوں سے، مضبوط اور خرابی-مفت جوڑوں کو یقینی بنانا۔ اچھی مشینی صلاحیت (موڑنے، کاٹنے، بیولنگ) کے ساتھ، یہ پائپ پیچیدہ نظام کی ترتیب اور اپنی مرضی کے-انجینئر آلات کے لیے انتہائی قابل موافق ہیں۔
• P1/P2 سے وسیع گریڈ رینج اور بین الاقوامی معیاراتP91/P92 کے معاشی حل طویل-زندگی کے آپشنز، درجہ حرارت، دباؤ، اور درمیانی قسم، توازن کارکردگی اور لاگت کی بنیاد پر منتخب کیے جا سکتے ہیں۔ ASTM, ASME, EN, DIN سے مکمل طور پر تصدیق شدہ، یہ مصنوعات عالمی منصوبوں میں آسانی سے قبول کی جاتی ہیں۔
• آپٹمائزڈ لائف سائیکل لاگتاگرچہ ابتدائی سرمایہ کاری کاربن اسٹیل سے زیادہ ہے، کروم-مولی بوائلر پائپ طویل سروس لائف، کم دیکھ بھال کے چکر، اور بہتر آلات کی کارکردگی فراہم کرتے ہیں، جس کے نتیجے میں ملکیت کی کل لاگت (TCO) نمایاں طور پر کم ہوتی ہے۔ یہ خاص طور پر بجلی کی پیداوار، ریفائننگ اور توانائی کی صنعتوں کے لیے موزوں ہیں جہاں اپ ٹائم اور قابل اعتمادی اہم ہے۔

کروم-مولی بوائلر پائپس کی اعلیٰ کارکردگی الائے ڈیزائن سے آتی ہے۔

• کرومیم (کروڑ)آکسیکرن اور سنکنرن مزاحمت فراہم کرتا ہے۔
• Molybdenum (Mo)اعلی-درجہ حرارت کی طاقت اور رینگنے کی مزاحمت کو بہتر بناتا ہے۔
• کاربن (C)، مینگنیج (Mn)، اور سلکان (Si)سختی سے کنٹرول کیا جاتا ہے
• عناصر کا سراغ لگانا(V, Nb, N, وغیرہ) اعلی درجات میں (P91, P92) سختی اور طویل مدتی طاقت کو بڑھاتا ہے-

تفصیلی کیمیائی ساخت کی قدریں نیچے دیے گئے جدول میں دستیاب ہیں۔

اعلی-درجہ حرارت اور زیادہ-دباؤ والے ماحول میں مکینیکل کارکردگی اہم ہے۔

• تناؤ کی طاقتاس بات کو یقینی بناتا ہے کہ پائپ بلند درجہ حرارت پر دباؤ میں ٹوٹنے کے خلاف مزاحمت کریں۔
• پیداوار کی طاقتمسلسل دباؤ کے تحت مناسب حفاظتی مارجن فراہم کرتا ہے۔
• اعلی-کارکردگیP91/P92 جیسے گریڈز روایتی P11/P22 کے مقابلے میں نمایاں طور پر زیادہ طاقت اور برداشت پیش کرتے ہیں، معائنہ کے وقفوں کو بڑھاتے ہیں اور نظام کی دستیابی کو بہتر بناتے ہیں۔

مکینیکل پراپرٹی کے تفصیلی ڈیٹا کے لیے نیچے دیے گئے جدول سے رجوع کریں۔

بوائلر پائپ کی موصلیت عام طور پر نصب کی جاتی ہے۔گرمی-کے نقصان پر قابو پانے اور عملے کا تحفظ، لیکن اگر نمی کو داخل ہونے اور پھنسے رہنے کی اجازت دی جائے تو یہ قابل اعتمادی کا ایک بڑا خطرہ بھی پیش کر سکتا ہے۔ بہت سے پودوں میں،بوائلر پائپ باکسنگکا حوالہ دیتا ہےباکسنگ / موصلیت کے علاوہ دھاتی جیکٹنگ (کلیڈنگ) کے ساتھ پائپ کو پیچھے رکھناآپریشن اور بحالی کے دوران موصلیت کے نظام کی حفاظت کے لئے. "میک-یا-بریک" کی تفصیل صرف موصلیت کی موٹائی نہیں ہے-یہ ہےپانی کے اندراج کا کنٹرول + نکاسی/وینٹنگکیونکہ پھنسے ہوئے نمی گاڑی چلا سکتی ہے۔موصلیت کے تحت سنکنرن (CUI)بیرونی پائپ کی سطح پر، اکثر بند ہونے تک پتہ نہیں چلتا۔

اس سیکشن کو مزید قابل عمل بنانے کے لیے، یہاں وہ اہم نکات ہیں جو عام طور پر حقیقی منصوبوں پر بیان کیے جاتے ہیں:

• موصلیت کا مقصد اور درجہ حرارت کے لفافے کی وضاحت کریں:موٹائی اور مواد کا انتخاب آپریٹنگ درجہ حرارت اور حرارت-کے نقصان کے اہداف سے کیا جاتا ہے، بلکہ اس بات سے بھی کہ آیا لائن دیکھتی ہےسائیکلنگ(شروع/اسٹاپ) جو جوڑوں کے ذریعے نمی پمپ کرتا ہے۔
• جیکیٹنگ سسٹم کی وضاحت کریں، نہ صرف "موصلیت":مواد (ایلومینیم/سٹینلیس/جستی)، موٹائی، اور سیون/اوورلیپ کیسے بنتے ہیں۔ ناقص اوورلیپ پانی کے داخلے کے مقامات بن جاتے ہیں۔
• پانی کے اندراج کے کنٹرول کی تفصیلات (سب سے زیادہ یاد کی گئی):مہربند طولانی سیون، جہاں مناسب ہو بند سرے، اور دخول کے ارد گرد واضح اصول (سپورٹ، آلے کے نلکوں، بریکٹ) کی ضرورت ہوتی ہے۔
• ڈرین/وینٹ فلسفہ:واضح کریں کہ پانی کہاں سے نکل سکتا ہے-لو-پوائنٹ ڈرینز، ویپ ہولز، یا وینٹ گیپس-کیونکہ حقیقی زندگی میں ایک "بالکل سیل شدہ" نظام اکثر ایک بن جاتا ہے۔پانی کا جالنقصان کے بعد.
• واضح طور پر کال کرنے کے لیے اہم زونز:پائپ سپورٹ اور کلیمپ، کہنیوں/ٹیز، کم پوائنٹس، اور ٹرمینیشن پوائنٹس-یہ اکثر CUI ہاٹ سپاٹ ہیں کیونکہ یہ نمی رکھتے ہیں اور تناؤ کو مرکوز کرتے ہیں۔
• CUI خطرے کے درجہ حرارت بینڈ سے آگاہی:وہ لائنیں جو عام CUI رسک رینج میں کام کرتی ہیں (اکثر گیلے رہنے کے لیے کافی گرم لیکن جلدی سوکھنے کے لیے اتنی گرم نہیں ہوتی ہیں) کو عام طور پر سخت جیکٹنگ ڈسپلن اور منصوبہ بند معائنہ تک رسائی کی ضرورت ہوتی ہے۔
• معائنہ-دوستانہ باکسنگ:کی ضرورت ہےہٹنے والے حصےیا ہائی-خطرے والے مقامات پر انسپیکشن ونڈو تاکہ مالک ہر بند کے دوران مکمل پٹی-آف کے بغیر بیرونی حالت کی تصدیق کر سکے۔
• سطح کی تیاری اور موصلیت کے تحت کوٹنگ:اگر پراجیکٹ میں موصلیت کے تحت کوٹنگ استعمال ہوتی ہے، تو کوٹنگ کی قسم اور سطح کی تیاری کی بنیاد بتائیں؛ موصلیت سنکنرن تحفظ کی جگہ نہیں لیتا ہے۔
• بحالی کی حقیقت کی شق:جیکٹنگ کے نقصان کی مرمت کے لیے قبولیت کے معیار کو شامل کریں، کیونکہ فیلڈ ڈینٹ/آنسو عام ہیں اور اگر جلدی مرمت نہ کی گئی تو یہ طویل مدتی لیک شروع کرنے والے-بن جاتے ہیں۔

• بوائلر/HRSG ہائی-درجہ حرارت ہیڈر اور کنکشن سپول:

HRSG اور بوائلر جزیروں میں، ہیڈرز اور سپول کنکشن مسلسل اعلی درجہ حرارت کے علاوہ کمپن اور تھرمل گریڈینٹ کے ساتھ کام کرتے ہیں۔ فیلڈ ورک میں اکثر تنگ آوٹیج ونڈوز شامل ہوتی ہیں جہاںدرستگی اور ویلڈ کے طریقہ کار کے نظم و ضبط کو درست کریں-فیصلہ کریں کہ آیا شیڈول برقرار ہے۔ مستقل OD/WT اور درست حرارت-علاج کی حالت کلیدی پروکیورمنٹ کنٹرولز ہیں۔

• بھٹی کے قریب سپر ہیٹر / ری ہیٹر آؤٹ لیٹ پائپنگ (ریڈینٹ زون کی نمائش):

بھٹی کے قریب پائپنگ دھاتی درجہ حرارت میں اضافہ، آکسیڈیشن اسکیلنگ، اور غیر مساوی حرارت کا تجربہ کرتی ہے۔ جاب سائٹ کی حقیقت یہ ہے کہ دیکھ بھال کے دوران موصلیت اور جیکٹ کو کثرت سے ہٹایا اور دوبارہ انسٹال کیا جاتا ہے، لہذا کنٹرولبیرونی آکسیکرن اور CUI کا خطرہلائف سائیکل کا حصہ ہے، نہ صرف ابتدائی مادی انتخاب۔

• ریفائنری سے چلنے والے ہیٹر آؤٹ لیٹ پائپنگ اور گرم تیل کی منتقلی کے لوپس:

یہ نظام لمبے عرصے تک اعلی درجہ حرارت پر چلتے ہیں، ٹرناراؤنڈ اور پراسیس اپ سیٹ کے دوران درجہ حرارت عارضی ہوتا ہے۔ کام کی جگہ کے عام مسائل میں تھرمل نمو اور موصلیت کو پہنچنے والے نقصان سے فلانج/فٹ-کا دباؤ شامل ہے جو بیرونی سنکنرن کا باعث بنتا ہے۔ مرکب بوائلر پائپ مواد درجہ حرارت پر طاقت برقرار رکھنے اور غیر منصوبہ بند مرمت کو کم کرنے کے لیے استعمال کیا جاتا ہے۔

• ہائی-دباؤ کے عمل کی پائپنگ اور منسلک دباؤ کے نظام (والو اسٹیشنز / ری ایکٹر ٹائی-ان):

ہائی پریشر یونٹس میں، ری ایکٹر، کمپریسرز، اور والو اسٹیشنوں کے ارد گرد پائپنگ سپورٹ، کمپن، اور بار بار دیکھ بھال تک رسائی سے مکینیکل بوجھ دیکھتی ہے۔ حصولی عام طور پر زور دیتا ہےدستاویزی ٹیسٹ ثبوت, ٹریس ایبلٹی، اور ویلڈیبلٹی کنٹرولز کیونکہ کوئی بھی گمشدہ ریکارڈ کمیشننگ میں تاخیر کر سکتا ہے۔

ابھی رابطہ کریں۔

اکثر پوچھے گئے سوالات





سوال: بوائلر پائپ کی وضاحتیں کیا ہیں؟

A:بوائلر پائپ کی وضاحتیں اس طرح کی جانی چاہئیںOD × دیوار کی موٹائی × لمبائی × گریڈ × گورننگ اسٹینڈرڈ، نیز اختتامی قسم (BE/PE/T&C) اور مطلوبہ ریلیز اسکوپ (اگر قابل اطلاق ہو تو ہیٹ ٹریٹمنٹ/NDT/hydrotest)۔ اس صفحہ کے سرورق پر سپلائی کی مخصوص حدودOD 10.3–1422 ملی میٹر, WT 150 ملی میٹر سے کم یا اس کے برابر، اور6 میٹر / 12 میٹر / 20 ایف ٹی / 40 ایف ٹی (18 میٹر تک).

سوال: بوائلر پائپ مواد کیا ہے؟

A:بوائلر پائپ مواد عام طور پر ہے ۔کروم-مولی (Cr-Mo) فیریٹک الائے سیملیس اسٹیلہائی-درجہ حرارت/ہائی-پریشر سروس کے لیے، جہاںرینگنے کی طاقت اور آکسیکرن مزاحمتڈرائیو لائف سائیکل وشوسنییتا؛ عام درجات میں شامل ہیں۔ASTM A335 P1–P92 (اور P122)ڈیوٹی پر منحصر ہے.

سوال: بوائلر ٹیوب میٹریل گریڈ / بوائلر ٹیوب سٹیل گریڈ - یہ بوائلر پائپ گریڈ سے کیسے مختلف ہے؟

A:"بوائلر ٹیوب سٹیل گریڈ" عام طور پر مراد ہے ۔ASTM A213 T-گریڈز (نلیاں)، جبکہ بوائلر پائپنگ اکثر ہوتی ہے۔ASTM A335 P-گریڈز (پائپ); وہ ملتے جلتے مرکب خاندان ہو سکتے ہیں (مثال کے طور پر،P11↔T11, P22↔T22) لیکن ریلیز کے وقت سرٹیفیکیشن کی مماثلت سے بچنے کے لیے BOM آئٹم کی قسم سے مماثل ہونا چاہیے۔

س: بوائلر پائپ کا باہر نکلنا - سب سے عام وجہ کیا ہے اور اسے کیسے روکا جائے؟

A:ہاٹ لائنز پر "باہر نکلنا" اکثر اس سے منسلک ہوتا ہے۔موصلیت کے تحت سنکنرن (CUI)پانی کے داخل ہونے اور موصلیت/باکسنگ کے نیچے پھنسے ہوئے نمی کی وجہ سے؛ روک تھام کے لئے جیکٹ کی تفصیلات کی وضاحت کر رہا ہےپانی کا کنٹرول + نکاسی/وینٹنگاور معائنے کی رسائی کو سپورٹ/کم پوائنٹس پر رکھنا بجائے اس کے کہ موصلیت کو الگ الگ سوچ سمجھ کر سمجھا جائے۔
